探索MSO/DS1000Z系列数字示波器

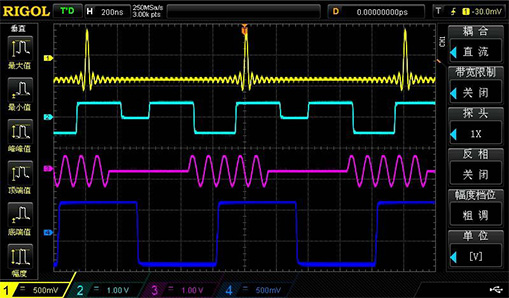

标配4通道
2通道的价格获得4通道产品，标准配置4个模拟通道，方便同时测量多路信号。

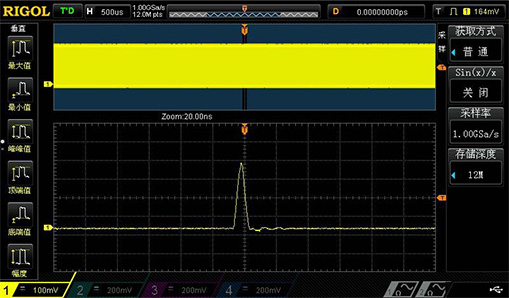

12M存储深度
标配12M，选配可达24M超长存储深度（数字通道6M标配，选配12M），让用户可以全面兼顾波形全局和细节，在更长时间内保持最高采样率，不会漏失任何波形变化。

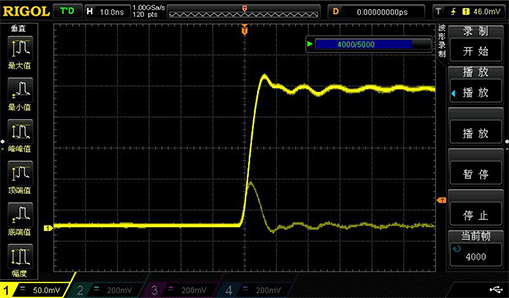

硬件波形录制和回放功能
提供波形录制功能选件，记录波形变化，便捷地回放波形，找出故障所在。

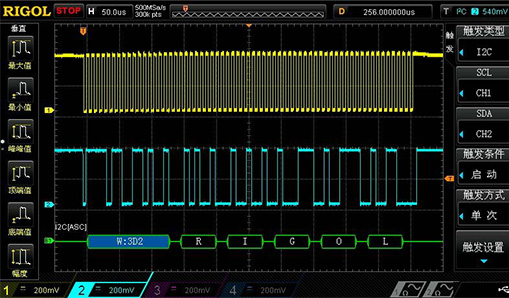

串行总线触发和解码
提供总线触发和解码选件，支持RS232/UART、I2C、SPI总线。
数字荧光显示
多级灰度显示能力，提供类似荧光显示效果，波形变化分毫毕现。

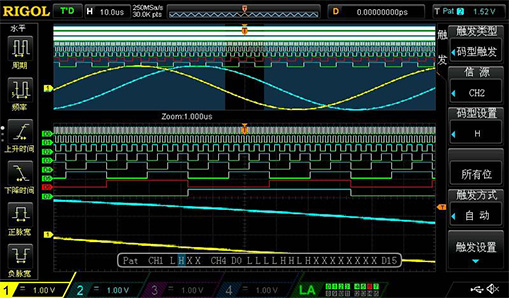

混合信号分析能力
MSO型号提供16路数字逻辑通道，更方便地同时测试多路模拟和数字信号,更便捷地进行逻辑信号分析，DS1000Z Plus可升级为MSO。

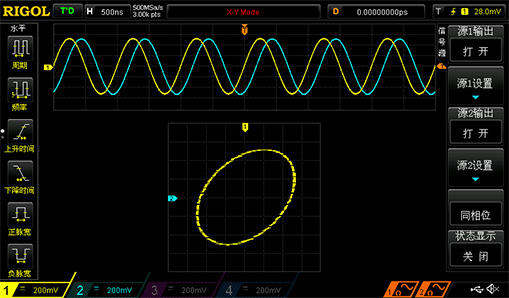

双路25MHz信号源
提供带有双路25MHz任意波形发生器型号，将示波器、逻辑分析仪及信号源三合一，带给您更高效的测试体验。
MSO/DS1000Z
|
型号
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
价格
|
|---|---|---|---|---|---|---|---|---|
|
DS1054Z
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
|
|
DS1074Z-Plus
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
|
|
DS1074Z-S-Plus
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
|
|
DS1104Z-Plus
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
|
|
DS1104Z-S-Plus
|
模拟带宽
|
模拟通道数
|
最高实时采样率
|
最大存储深度
|
最高波形捕获率
|
数字通道
|
内置信号源
|
无源探头
选配附件
|
型号
|
描述
|
价格
|
|---|
上位机选件
|
型号
|
描述
|
价格
|
|---|
数据手册
|
名称
|
版本
|
发布时间
|
|---|---|---|
DS1000Z数据手册
|
2020.09
|
2021-10-26
|
用户手册
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
DS1000Z用户手册
|
2022.02
|
2022-02-14
|
快速指南
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
DS1000Z快速指南
|
2022.02
|
2022-02-14
|
编程手册
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
DS1000Z编程手册
|
2019.05
|
2021-10-26
|
固件
|
名称
|
版本
|
发布时间
|
|---|---|---|
DS1000Z固件升级
|
00.04.05
|
2023-10-24
|
软件
|
名称
|
版本
|
发布时间
|
|---|---|---|
Ultra Power Analyzer 软件安装包
|
00.01.02.05
|
2021-10-26
|
|
Ultra Sigma 帮助文档
|
V1.0
|
2021-10-26
|
|
Ultra Sigma 软件安装包
|
00.01.06.01
|
2021-10-26
|
|
Ultra Scope 软件
|
00.01.02.13
|
2021-10-26
|
|
DS1000Z IVI 驱动
|
1.0.3
|
2021-10-26
|
