探索MSO/DS4000系列数字示波器
高达11万次波形捕获率
提供高达11万次/秒的波形捕获率，及时发现偶发问题，缩短电路调试时间

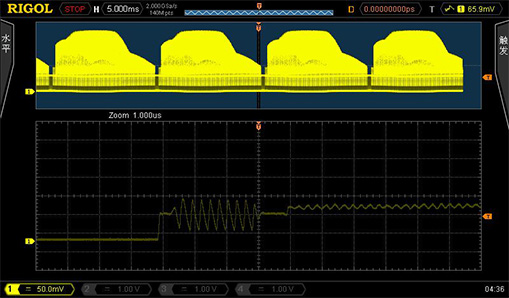

140M标配存储深度
标配140M的超长存储深度（数字通道28M），让用户可以全面兼顾波形全局和细节，在更长时间内保持最高采样率，不会漏失任何波形变化
256级灰度显示功能
提供类似模拟示波器的荧光显示效果，不但显示波形随时间的变化信息，更能提供信号出现概率

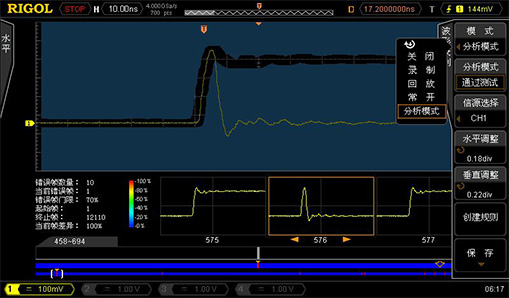

20万帧波形录制、回放及分析功能
硬件实现的实时录制功能，可记录多达20万帧波形，专用数据分析导航旋钮快速查看录制内容，便捷地回放、分析和比较波形，找出故障所在

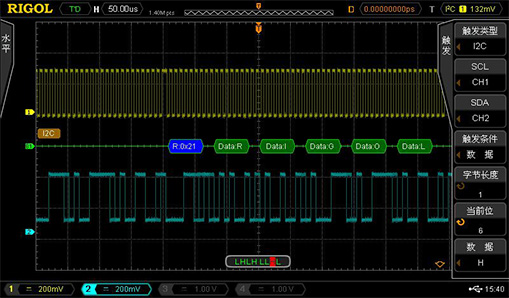

串行总线触发和解码
标配I2C，SPI，RS232，CAN/LIN， Flexray触发功能，添加选件支持上述总线解码

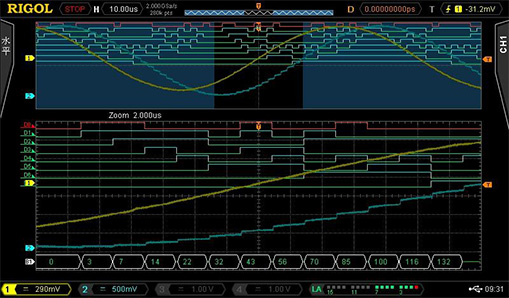

混合信号分析能力
MSO型号提供16路数字逻辑通道，更方便地同时测试多路模拟和数字信号,更便捷地进行数字逻辑和混合信号分析

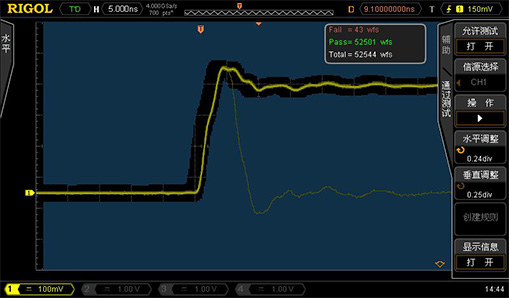

标配波形模板测试功能
标配提供模板测试功能，具备Pass/Fail统计，报错停止和报警功能，方便生产线测试和长期监测应用
高压差分探头
|
型号
|
描述
|
价格
|
下载
|
操作
|
|---|---|---|---|---|
|
PHA0150
|
高压差分探头，DC-70MHz，1500V
|
¥
4900(含税价)
|
||
|
RP1050D
|
高压差分探头，50MHz，3.5KV
|
¥
3900(含税价)
|
||
|
RP1100D
|
高压差分探头，100MHz，3.5KV
|
¥
4900(含税价)
|
||
|
RP1025D
|
高压差分探头，25MHz，700V
|
¥
2900(含税价)
|
||
|
PHA1150
|
高压差分探头，DC-100MHz，1500V
|
¥
6500(含税价)
|
||
|
PHA2150
|
200MHz, 1500V 高压差分探头
|
¥
12655(含税价)
|
带宽升级
|
型号
|
描述
|
价格
|
|---|
功能升级
|
型号
|
描述
|
价格
|
|---|
选配附件
|
型号
|
描述
|
价格
|
|---|
上位机选件
|
型号
|
描述
|
价格
|
|---|
数据手册
|
名称
|
版本
|
发布时间
|
|---|---|---|
MSO/DS4000数据手册
|
2015.11
|
2019-08-29
|
用户手册
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
MSO/DS4000用户手册
|
2015.03
|
2019-08-29
|
|
RM-DS4000用户手册
|
V1.0
|
2019-08-29
|
快速指南
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
MSO/DS4000快速指南
|
2014.02
|
2021-12-01
|
编程手册
|
名称
|
版本
|
发布时间
|
|---|---|---|
MSO/DS4000编程手册
|
V1.0
|
2019-08-29
|
固件
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
MSO/DS4000固件升级
|
00.02.03.02.00
|
2019-08-22
|
软件
|
名称
|
版本
|
发布时间
|
|---|---|---|
|
Ultra Sigma 软件安装包
|
00.01.06.01
|
2019-08-22
|
Ultra Scope 软件
|
00.01.02.13
|
2020-06-15
|
|
MSO/DS4000 IVI 驱动
|
1.0.13
|
2019-08-22
|
